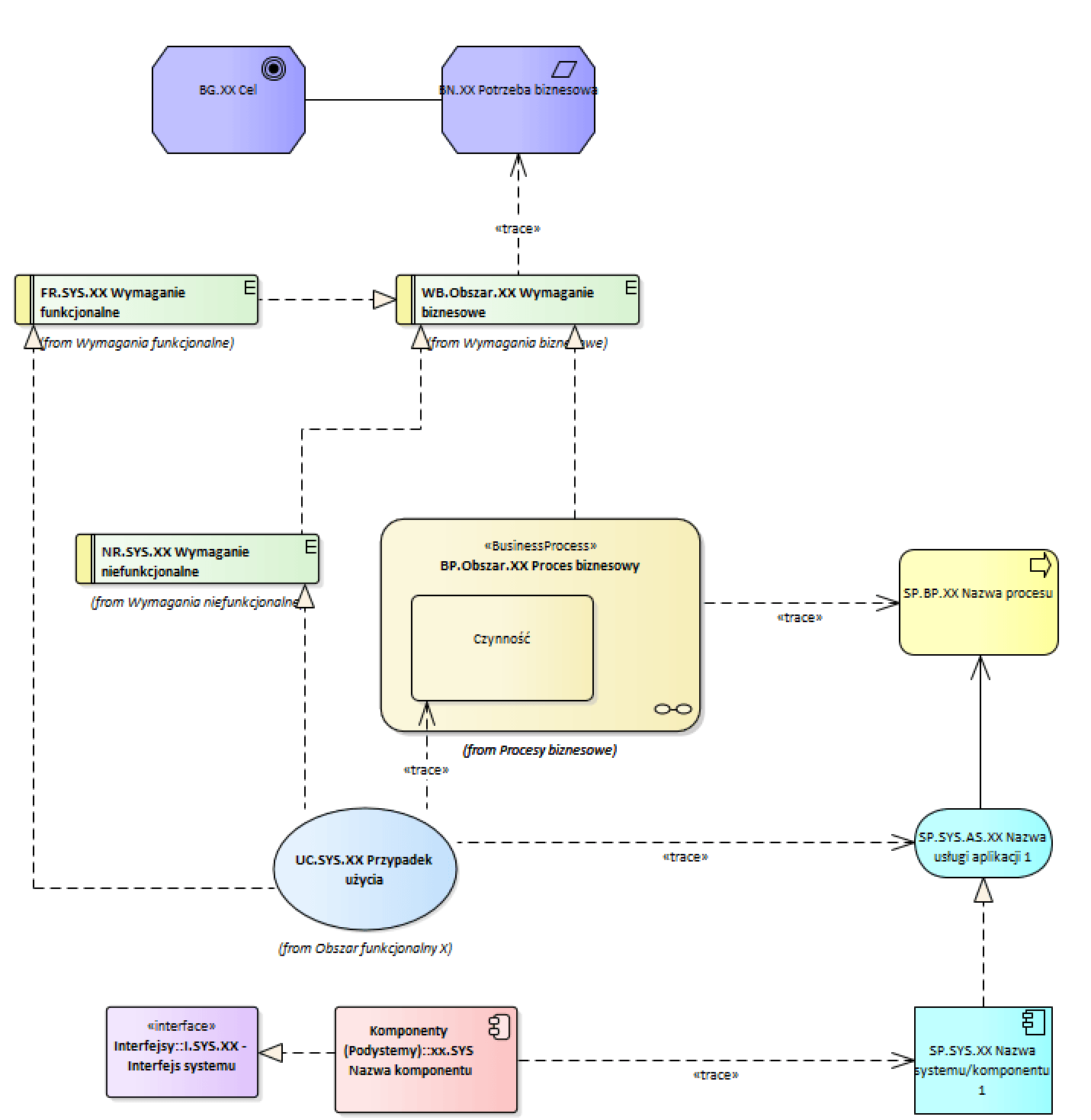

Na poniższym rysunku prezentuję połączenia pomiędzy elementami. To przykładowe połączenie. W Twoim projekcie może ono wyglądać inaczej. Stosuję dwie zasady:
- Strzałki elementów kieruję do elementów szczegółowych do elementów ogólnych czyli od specyfikacji systemów lub procesów biznesowych do architektury korporacyjnej IT
- Pomiędzy UML a BPMN, UML a ArchiMate, BPMN a ArchiMate używam relacji trace
Idąc tą siecią połączeń od celu można dotrzeć do poszczególnych interfejsów. Dobrą praktyką jest stosowanie przez cały zespół identycznych zasad budowania relacji pomiędzy elementami.
Powyższy diagram znajdziesz, w pakiecie Pomocnicze, w pliku: KPPO - struktura repozytorium
